端面は、
工学や製造業において重要な概念の一つです。
機械部品や構造物の精度を決定する重要な要素であり、
適切な端面加工が行われなければ、
製品の耐久性や機能性に影響を及ぼす可能性があります。
本稿では、
端面の定義やその役割を
深く掘り下げるとともに、
実際の加工技術やその応用、
影響要因について詳しく解説します。
また、
端面加工に用いられる最新の技術や、
今後の発展の方向性についても触れ、
より高精度な加工が求められる現代の製造業において、
どのようなアプローチが取られているのかを考察します。
端面とは何か
端面の定義と重要性
端面とは、
物体の端部にある平面を指します。
もっと平たく言うと、
何かを真っ直ぐ切り取った時にできる
側面、つまり断面を指します。
機械工学では、
旋盤を使った作業をする時によく使われます。
この部分は、
製品の機能性や組み立ての適合性に
大きな影響を及ぼすため、
精度の高い仕上げが求められます。
特に、
工業製品や機械部品では、
端面の平滑性や直角度が重要視され、
適切な加工を行わなければ、
部品同士の接合や組み立てに
不具合が生じる可能性があります。
そのため、
端面加工は製造業において
不可欠な工程の一つです。
また、端面の品質が低いと、
摩擦や摩耗が発生しやすくなり、
長期的な耐久性や性能にも影響を与えます。
端面の英語表記と読み方
端面は英語で”end face”と表記され、
日本語では「たんめん」と読みます。
製造業においては、
図面や技術資料で頻繁に使用される用語であり、
設計者や技術者が
部品の仕様を正確に理解するために不可欠な概念です。
また、端面の形状や仕上がり具合を表すために、
“surface roughness”（表面粗さ）や
“flatness”（平坦度）
といった
専門用語と併用されることが多いです。
特に、国際的な製造業においては、
端面の寸法や精度を示す基準が
明確に規定されており、
それに準拠することが求められます。
端面と側面の違い
端面は
物体の最も端の平面を指し、
側面は
側方に位置する面を指します。
端面は部品の厚み方向の端を示し、
一般的には垂直な加工が施されることが多いのに対し、
側面は主に部品の長さや幅に関わる面となります。
この違いは、
加工方法や用途にも影響を及ぼします。
例えば、
旋盤加工では端面の仕上げを行う際に
バイトを直線的に移動させる必要がありますが、
側面加工では異なるアプローチが必要となります。
また、
端面は部品の接触面として
機能することが多いため、
側面に比べてより精密な仕上げが
求められるケースが多いです。
端面加工とは
端面加工の必要性と目的
端面加工は、部品の寸法精度を向上させ、
適切な組み立てを可能にするために行われます。
特に、高精度が求められる機械部品や構造材では、
端面の仕上がりが部品同士の接合性や耐久性に影響を与えます。
また、
端面の滑らかさや直角度の精度が低いと、
部品間の適合性が損なわれ、
最終製品の品質が低下する可能性があります。
そのため、
端面加工は製造業において
非常に重要な工程となっています。
端面加工の種類と方法
代表的な端面加工には、
旋削、フライス加工、研削加工
などがあります。
旋削加工では、
旋盤を使用して回転する素材の端面を削る方法が一般的です。
フライス加工では、
回転するカッターを用いて端面を加工し、
平坦度や滑らかさを向上させます。
研削加工は、
非常に高い精度の仕上げを求める場合に使用され、
砥石を用いた精密な研磨によって
端面の粗さを最小限に抑えます。
これらの加工方法の選択は、
素材の種類や用途に応じて決定されます。
端面加工の工程解説
端面加工の工程は、以下の手順で進められます。
- 素材の固定：加工対象となる素材を確実に固定し、加工中の振動を抑える。
- 工具の選定：加工精度や素材の特性に適した切削工具や研削工具を選択する。
- 加工条件の設定：切削速度、送り速度、切込み量などを適切に設定する。
- 切削・研削作業：設定した条件に基づき、端面を加工する。
- 仕上げ処理：最終的な仕上げ工程として、研磨やバリ取りを行い、端面の品質を向上させる。
これらの工程を適切に管理することで、
高品質な端面仕上げが可能となり、
製品の信頼性を確保することができます。
端面切削の技術
切削工具の選定と使用
端面切削では、
超硬工具やダイヤモンド工具などが用いられます。
これらの工具は耐摩耗性に優れ、
長時間の使用でも高精度な加工が可能です。
また、
工具の形状やコーティングの種類によって、
切削性能が大きく異なります。
例えば、
CVDコーティングを施した超硬工具は、
耐熱性が向上し、高速切削が可能となります。
さらに、端面切削では、
切削抵抗を最小限に抑えるために、
工具のすくい角や逃げ角の最適化が重要となります。

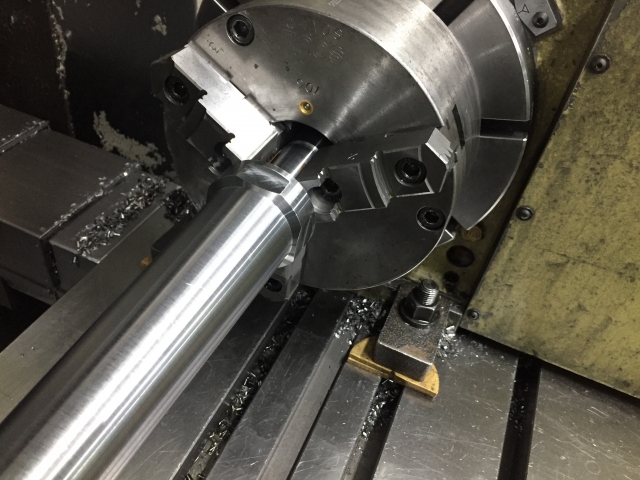

旋盤による端面切削の方法
旋盤を使用する場合、
チャックで素材を固定し、
バイトを用いて端面を削ります。
バイトの種類には、
超硬バイト、セラミックバイト、ダイヤモンドバイト
などがあり、
それぞれの素材や加工条件に応じて
適切なものが選択されます。
切削時には、
適切な主軸回転数と送り速度を設定することが不可欠です。
例えば、
アルミニウムなどの軟質金属では、
高速回転と高送りが推奨されますが、
鋼材などの硬質金属では、
低速回転と適度な送り速度が求められます。
端面切削の精度と仕上がり
切削速度や送り速度の調整により、
端面の平滑度と精度が決まります。
適切な切削条件を設定することで、
表面粗さ（Ra値）を最適化し、
製品の品質向上を図ることが可能です。
また、
切削油の使用によって摩擦や熱の発生を抑え、
工具の寿命を延ばすことができます。
さらに、微細な仕上げが求められる場合には、
最終仕上げとして研削加工を併用することもあります。
このように、
端面切削は単なる切削作業ではなく、
材料特性や加工条件の最適化によって
高精度な製品製造を実現する重要な技術となっています。
さまざまな端面の種類
下端面の特性と用途
下端面は部品の底部に位置し、
支持面として機能することが多いです。
特に、大型機械や精密機器においては、
下端面の精度が
装置全体の安定性に大きく影響を与えます。
例えば、
工作機械のベース部や基礎部品では、
下端面の平坦度と平行度が求められます。
また、下端面が均一でない場合、
製品の組み立て時にガタつきが生じ、
最終的な製品の品質低下につながります。
そのため、下端面の加工には、
高精度な研削やラッピング技術が
使用されることが多く、
厳しい品質管理が必要とされます。

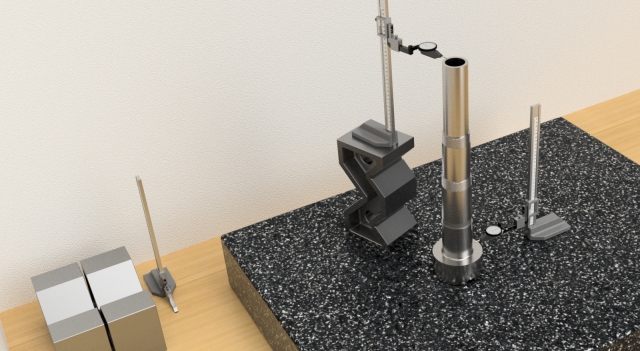

外周と端面の関係
外周面と端面の加工精度が製品の性能に影響を与えます。
特に、
回転部品や円筒形状の部品では、
外周と端面の直交性が重要です。
例えば、
ベアリングのハウジングやシャフトの端面は、
外周と適切な関係を維持することで、
スムーズな回転運動を実現します。
さらに、外周と端面の関係は、
表面処理やコーティングの際にも
影響を及ぼします。
塗装やメッキ処理を施す場合、
端面と外周の段差があると
均一な仕上がりが得られず、
耐久性や機能性が低下する可能性があります。
こうした理由から、
外周と端面の仕上げ工程は慎重に管理される必要があります。
バイトと端面加工の相互作用
バイトの形状や角度が
端面の仕上がりに大きく関与します。
バイトの先端形状が適切でない場合、
端面にバリが発生したり、
表面粗さが悪化したりする可能性があります。
例えば、
負のすくい角を持つバイトは、
硬い材料を加工する際に有利ですが、
仕上げ面の品質が低下することがあります。
一方、
正のすくい角を持つバイトは、
切削抵抗を低減し、
より滑らかな仕上げを実現します。
また、
超硬バイトやダイヤモンドバイトなどの
高硬度工具を使用することで、
摩耗を抑え、
長時間にわたる精密加工が可能になります。
さらに、
切削油や冷却液の適切な使用も、
端面の品質向上に寄与します。
まとめ
端面は、
製造業において重要な役割を果たし、
適切な加工技術の選定が必要です。
端面の仕上がりが
製品の品質や耐久性に直接影響を与えるため、
加工精度の向上は極めて重要です。
特に、
航空宇宙産業や医療機器分野では、
わずかな加工誤差が
製品の性能に大きな影響を及ぼすため、
高度な加工技術が求められます。
さらに、
今後の技術革新によって、
さらなる高精度化と
自動化が進むことが期待されます。
近年では、
AIを活用した加工プロセスの最適化や、
ロボットアームを用いた
精密加工の導入が進んでおり、
従来の手作業では達成できなかった精度を
実現することが可能になっています。
また、
IoT技術を活用してリアルタイムで加工状態を監視し、
品質管理を強化するシステムも普及しつつあります。
これにより、
端面加工のさらなる発展が期待され、
製造業全体の生産性向上にも貢献すると考えられます。
